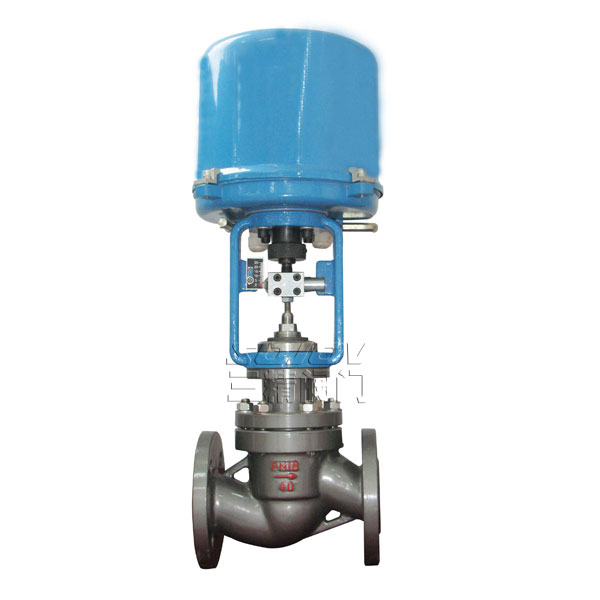

SZDLP電子式電動調節閥
SZDLP電子式電動調節閥概述
SZDLP電子式電動單座調節閥、SZDLM電子式電動套筒調節閥、接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油、輕紡、制藥、造紙等工業部門的生產自動化控制。電子式電動調節閥公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。
|
電子式調節閥型號：SZDLP SZDLN |
電子式調節閥 公稱通徑：25MM-400MM |
電子式調節閥 使用壓力：1.6MPA -10MPA |
|
電子式調節閥 連接方式：法蘭連接 |
電子式調節閥形式：電子式 |
電子式調節閥 主要功能：控制流量 |
|
電子式調節閥 介質：各種介質 |
電子式調節閥 材質：WCB鑄鋼 不銹鋼 |
電子式調節閥 標準：機械部標準或定做非標 |
電子式電動調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯：1Cr18Ni9Ti、司鈦萊合金堆焊、增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
推桿、襯套：2Cr13
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
電子式電動調節閥主要技術參數
|
公稱通徑DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
(10) |
(12) |
(15) |
(20) |
||||||||||||||
|
額定流量 |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程L（mm） |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
||||||||||||||||
|
固有可調比R |
50：1 |
||||||||||||||||
|
允許 |
單座 |
硬密封：Ⅳ級、軟密封：Ⅵ級 |
|||||||||||||||
|
套筒 |
硬密封：Ⅱ級、軟密封：Ⅵ級 |
||||||||||||||||
|
工作溫度t（℃） |
-20～200、-40～250、-40～450、-60～450 |
||||||||||||||||
|
信號范圍（mA.DC) |
0～10、4～20 |
||||||||||||||||
|
電源電壓 |
220V、50Hz |
||||||||||||||||
|
作用方式 |
故障時：全關、全開、自鎖位 |
||||||||||||||||
電氣調節閥具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確、維護方便等優點。整體具有工作平穩、允許壓差大、流量特性精確噪音低等特點。特別適用于允許泄露小、閥前后壓差較大的工作場合。電氣調節閥在檢修時，需要重點檢查部位有哪些？分析如下：
1、檢查電氣調節閥的閥座：因工作時介質滲入，固定閥座用的螺紋內表面易受腐蝕而使閥座松弛；
2、檢查閥芯：閥芯是調節閥的可動部件之一，受介質的沖蝕較為嚴重，檢修時要認真檢查閥芯各部是否被腐蝕、磨損，特別是在高壓差的情況下，閥芯的磨損因空化引起的汽蝕現象更為嚴重。損壞嚴重的閥芯應予更換；檢查密封填料：檢查盤根石棉繩是否干燥，如采用聚四氟乙烯填料，應注意檢查是否老化和其配合面是否損壞；
3、檢查電氣調節閥的執行機構中的橡膠薄膜是否老化，是否有龜裂現象。
4、檢查電氣調節閥間體內壁：在高壓差和有腐蝕性介質的場合，閥體內壁、隔膜閥的隔膜經常受到介質的沖擊和腐蝕，必須重點檢查耐壓耐腐情況調節閥訂貨須知
訂貨須知
用戶的訂貨時需提供調節閥介質,調節閥閥前壓力,閥后設定壓力,最大流量/每小時,壓差/流量對應比,確定閥門尺寸/連接方式標準最大行程開啟行程流量調節比壓力波動（精度）壓力/溫度對應比,最大耐溫,閥體材質開關狀態（通斷電）,壓力等級,內泄漏率內部閥體結構/調節閥工作原理/調節閥安裝說明等相關技術資料當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的三精閥門公司專家為您審核把關感謝您訪問我們的網站【http://m.dr83.cn三精閥門公司】如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
