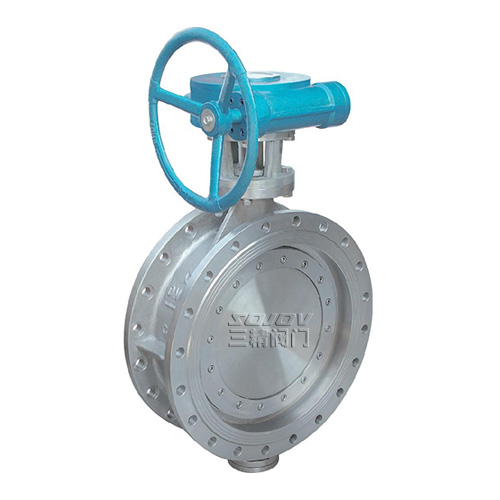

D343W不銹鋼法蘭式蝶閥

D343W不銹鋼硬密封法蘭蝶閥系列是一種長壽命，節能型蝶閥。結構采用三維偏心原理設計，彈性密封和軟硬多層密封兼容新的加工工藝，使蝶閥在運行過程中減小扭矩力，達到節省勞動力和節能的功能。

下一個產品：D673W氣動對夾不銹鋼蝶閥

上一個產品：H42W不銹鋼底閥

分享到：

三精閥門

D343W不銹鋼法蘭式蝶閥可定制

D343W不銹鋼法蘭式蝶閥

D343W不銹鋼硬密封法蘭蝶閥概述

D343W不銹鋼硬密封法蘭蝶閥系列是一種長壽命，節能型蝶閥。結構采用三維偏心原理設計，彈性密封和軟硬多層密封兼容新的加工工藝，使蝶閥在運行過程中減小扭矩力，達到節省勞動力和節能的功能。從而確保整體耐腐蝕性，耐高溫性和抗損壞性。適用于食品，醫藥，石油化工，發電廠，鋼鐵廠，工業環境水處理和高層建筑，用于調節流量和攔截流體的給排水管道。

D343W不銹鋼硬密封法蘭蝶閥功能

1、D343W不銹鋼硬密封法蘭蝶閥結構獨特，體積小，重量輕，操作靈活，省力，方便;

2、密封可靠，可實現空氣密封無泄漏;

3、流量特性往往是線性調整的最佳選擇;

4、采用三偏心原理，使密封面損壞近似為零，延長閥門的使用壽命; r \\ n

5、廣泛的應用。

如：可用于水，蒸汽，油，空氣，氣體等介質;

6，適用于6.4MPa以下的不同溫度和壓力水平，耐腐蝕性和其他介質管道。

D343W不銹鋼硬密封法蘭蝶閥主要連接和尺寸

公稱通徑 DN		結構長度L		外形尺寸（參考值）				連接（標準值）						參考重量Dt343H
公稱通徑 DN		結構長度L		H	Dt343H			PN0.6MPa			PN1.0MPa
mm	inch	短	長	H	H1	A1	B1	D	D1	z-d	D	D1	z-d
50	2	108	150	112	350	180	200	140	110	4-14	165	125	4-18	17
65	5/2	112	170	115	370	180	200	160	130	4-14	185	145	4-18	20
80	3	114	180	120	380	180	200	190	150	4-18	200	160	8-18	23
100	4	127	190	138	420	180	200	210	170	4-18	220	180	8-18	25
125	5	140	200	164	460	180	200	240	200	8-18	250	210	8-18	40
150	6	140	210	175	555	270	280	165	225	8-18	285	240	8-22	47
200	8	152	230	208	605	270	280	320	280	8-18	340	295	8-22	60
250	10	165	250	243	680	270	280	375	335	12-18	395	350	12-22	95
300	12	178	270	283	800	380	420	440	395	12-22	445	400	12-22	124
350	14	190	290	310	835	380	420	490	445	12-22	505	460	16-22	181
400	16	216	310	340	915	450	470	540	495	16-22	565	515	16-26	260
450	18	222	330	380	960	480	490	595	550	16-22	615	565	20-26	338
500	20	229	350	410	1020	480	490	645	600	20-22	670	620	20-26	360
600	24	267	390	470	1225	480	660	755	705	20-26	780	725	20-30	540
700	28	292	430	550	1355	640	660	860	810	24-26	895	840	24-30	580
800	32	318	470	640	1470	640	660	975	920	24-30	1015	950	24-33	845
900	36	330	510	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1050
1000	40	410	550	770	1795	850	860	1175	1120	28-30	1230	1160	28-36	1500
1200	48	470	630	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	2000
